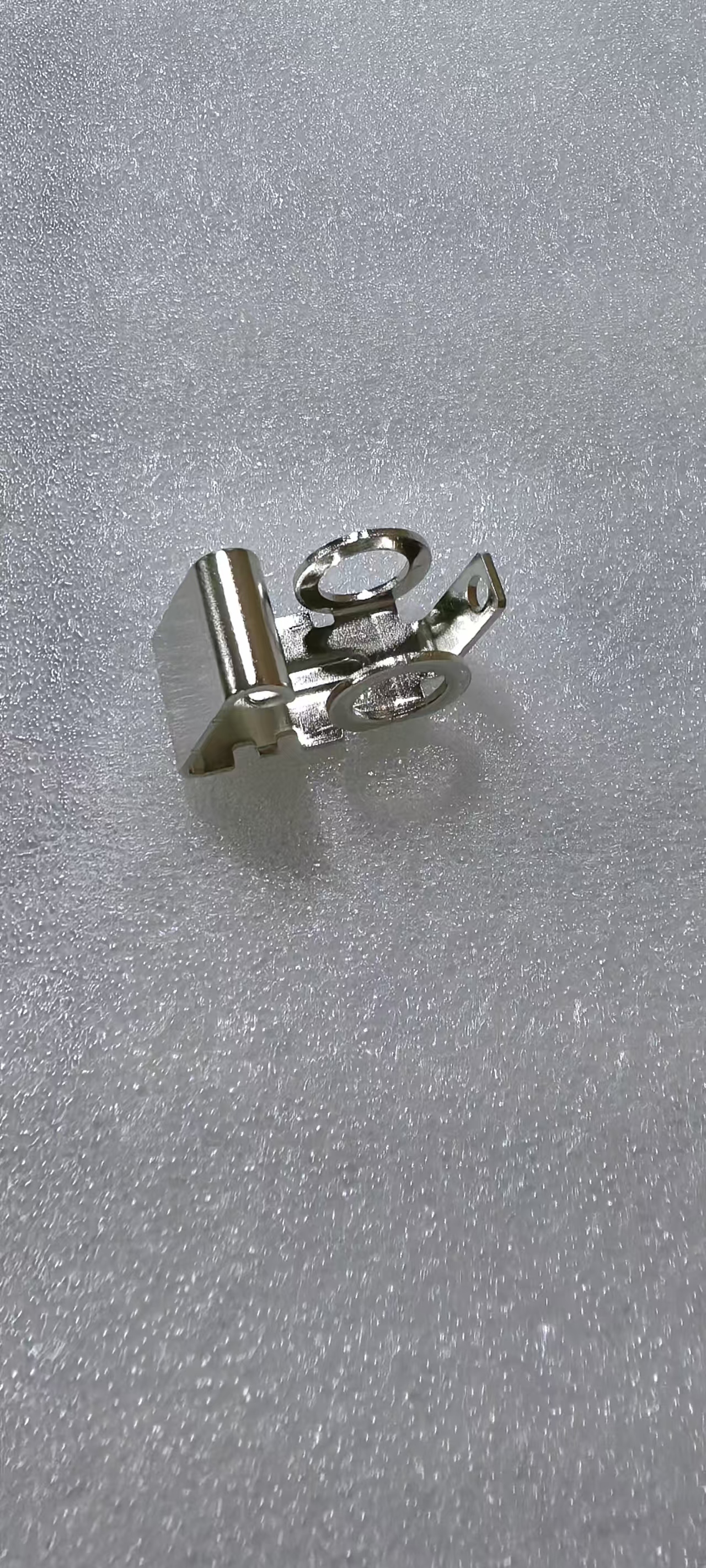

प्रेसिजन ब्रास स्टैम्पिंग इलेक्ट्रॉनिक कनेक्टर टर्मिनल प्रगतिशील मरने उच्च गति स्टैम्पिंग OEM कस्टम ±0.02 मिमी सहिष्णुता

यह सटीक ब्रास स्टैम्पिंग इलेक्ट्रॉनिक कनेक्टर टर्मिनल उन्नत प्रगतिशील डाई स्टैम्पिंग तकनीक का उपयोग करके निर्मित किया गया है, जो उच्च-मात्रा वाले इलेक्ट्रॉनिक इंटरकनेक्ट अनुप्रयोगों के लिए असाधारण सटीकता और दोहराव प्रदान करता है। C2600/H65 पीतल की पट्टी सामग्री से निर्मित, ये मुद्रांकित टर्मिनल 400 स्ट्रोक प्रति मिनट तक की मुद्रांकन गति पर ±0.02 मिमी आयामी सहिष्णुता प्राप्त करते हैं। प्रगतिशील डाई दृष्टिकोण एक सतत प्रक्रिया में छिद्रण, झुकने, बनाने और सिक्का संचालन को एकीकृत करता है, द्वितीयक हैंडलिंग को समाप्त करता है और लाखों टुकड़ों में लगातार गुणवत्ता सुनिश्चित करता है। हमारी सुविधा 25T से 160T क्षमता तक की 30+ उच्च गति वाली सटीक प्रेस संचालित करती है, जिसमें इन-डाई विज़न निरीक्षण प्रणाली उत्पादन के दौरान वास्तविक समय में महत्वपूर्ण आयामों की निगरानी करती है। प्रत्येक उत्पादन बैच सभी महत्वपूर्ण-से-गुणवत्ता विशेषताओं पर सीपीके ≥1.33 के साथ सांख्यिकीय प्रक्रिया नियंत्रण से गुजरता है। वैश्विक इलेक्ट्रॉनिक्स ब्रांडों की सेवा के 15 वर्षों से अधिक के अनुभव के साथ एक अग्रणी ओईएम मेटल स्टैम्पिंग निर्माता के रूप में, हम समझते हैं कि कनेक्टर टर्मिनल विश्वसनीयता ऑटोमोटिव ईसीयू, औद्योगिक नियंत्रण प्रणाली और उपभोक्ता इलेक्ट्रॉनिक्स सहित मिशन-महत्वपूर्ण अनुप्रयोगों में अंतिम-उत्पाद प्रदर्शन को सीधे प्रभावित करती है।

• प्रोग्रेसिव डाई हाई-स्पीड स्टैम्पिंग:मल्टी-स्टेशन प्रोग्रेसिव डाइज़ एक निरंतर स्ट्रिप फीड में छेदन, गठन, झुकने और ट्रिमिंग को एकीकृत करते हैं, जिससे आयामी स्थिरता बनाए रखते हुए 400 एसपीएम तक उत्पादन दर प्राप्त होती है। प्रगतिशील डाई डिज़ाइन इंटर-स्टेज पार्ट हैंडलिंग को समाप्त करता है, श्रम लागत को कम करता है और मैन्युअल ट्रांसफर संचालन से जुड़े गुणवत्ता जोखिम को कम करता है।
• परिशुद्धता पीतल सामग्री चयन:C2600 कार्ट्रिज पीतल (70% Cu, 30% Zn) 28% IACS पर विद्युत चालकता का एक इष्टतम संयोजन प्रदान करता है, जटिल मोड़ ज्यामिति के लिए उत्कृष्ट फॉर्मेबिलिटी, और संपर्क प्रतिधारण के लिए उपयुक्त स्प्रिंग गुण प्रदान करता है। विशिष्ट चालकता और स्प्रिंग बल आवश्यकताओं के लिए C3604 फ्री-कटिंग पीतल, C2680 पीला पीतल, और फॉस्फोर कांस्य C5191 सहित वैकल्पिक ग्रेड उपलब्ध हैं।
• सतह चढ़ाना और फिनिशिंग:इन-हाउस इलेक्ट्रोप्लेटिंग क्षमताओं में सोल्डरबिलिटी के लिए टिन प्लेटिंग, उच्च-विश्वसनीयता सिग्नल संपर्कों के लिए चयनात्मक सोना प्लेटिंग, पावर कनेक्टर अनुप्रयोगों के लिए सिल्वर प्लेटिंग और संक्षारण अवरोध के लिए निकल अंडरप्लेट शामिल हैं। चयनात्मक प्लेटिंग तकनीक कीमती धातुओं को केवल कार्यात्मक संपर्क क्षेत्रों पर लागू करती है, जिससे फुल-बॉडी प्लेटिंग की तुलना में सामग्री की लागत 60% तक कम हो जाती है।
• शून्य-दोष गुणवत्ता आश्वासन:प्रेस निकास पर 100% स्वचालित ऑप्टिकल निरीक्षण आयामी सटीकता, सतह दोष, चढ़ाना कवरेज और समतलीयता की पुष्टि करता है। प्रत्येक शिपमेंट में सीएमएम माप, सामग्री प्रमाणन और प्लेटिंग मोटाई एक्सआरएफ रीडिंग के साथ एक विस्तृत निरीक्षण रिपोर्ट शामिल होती है। पीपीएपी लेवल 3 दस्तावेज़ीकरण पैकेज ऑटोमोटिव-ग्रेड ग्राहकों के लिए उपलब्ध है।
• व्यापक टूलींग सेवा:सीएनसी ईडीएम, वायर-कट, सतह पीसने और सीएनसी मशीनिंग केंद्रों के साथ इन-हाउस टूल रूम SKD11, DC53 और कार्बाइड सामग्री से प्रगतिशील डाई का डिजाइन और निर्माण करता है। सामग्री की मोटाई और जटिलता के आधार पर मोल्ड का जीवन 1 मिलियन से 5 मिलियन शॉट्स तक होता है। निवारक रखरखाव कार्यक्रम और अतिरिक्त इंसर्ट इन्वेंट्री निर्बाध उत्पादन निरंतरता सुनिश्चित करते हैं।
• अनुप्रयोग-विशिष्ट इंजीनियरिंग सहायता:हमारी डीएफएम इंजीनियरिंग टीम स्प्रिंग फोर्स सिमुलेशन, संपर्क सामान्य बल गणना, सम्मिलन/निष्कर्षण बल विश्लेषण और स्टैम्पिंग फॉर्मेबिलिटी मूल्यांकन सहित मुफ्त डिजाइन समीक्षा प्रदान करती है। हम सामग्री के उपयोग को कम करने और स्क्रैप को कम करने के लिए टर्मिनल ज्यामिति को अनुकूलित करते हैं, आमतौर पर नेस्टिंग अनुकूलन के माध्यम से 15-30% सामग्री की बचत प्राप्त करते हैं।
• लचीले विनिर्माण लॉट आकार:नरम टूलींग का उपयोग करके चलने वाले 1,000-पीस प्रोटोटाइप से लेकर कठोर प्रगतिशील डाइज़ के साथ 500,000+ पीस मासिक उत्पादन मात्रा तक, हमारी विनिर्माण प्रणाली न्यूनतम ऑर्डर बाधाओं के बिना आपके प्रोजेक्ट जीवनचक्र आवश्यकताओं को अनुकूलित करती है।

ये सटीक पीतल मुद्रांकित कनेक्टर टर्मिनल कई उद्योगों में विविध इलेक्ट्रॉनिक इंटरकनेक्ट अनुप्रयोगों की सेवा प्रदान करते हैं। पीसीबी बोर्ड-टू-बोर्ड और वायर-टू-बोर्ड कनेक्टर में, टर्मिनल सिग्नल अखंडता और असेंबली एर्गोनॉमिक्स दोनों के लिए अनुकूलित सम्मिलन बलों के साथ विश्वसनीय विद्युत संपर्क प्रदान करते हैं। ईसीयू कनेक्टर, सेंसर इंटरफेस और वायर हार्नेस टर्मिनल सहित ऑटोमोटिव इलेक्ट्रॉनिक एप्लिकेशन विद्युत चालकता, मैकेनिकल स्प्रिंग रिटेंशन और चयनात्मक सोना या टिन चढ़ाना द्वारा प्रदान किए गए पर्यावरणीय स्थायित्व के संयोजन से लाभान्वित होते हैं। औद्योगिक नियंत्रण प्रणालियाँ, बिजली वितरण इकाइयाँ और स्मार्ट ग्रिड उपकरण उच्च-वर्तमान बसबार कनेक्शन के लिए इन मुद्रांकित टर्मिनलों का उपयोग करते हैं जहाँ थर्मल प्रबंधन के लिए लगातार संपर्क प्रतिरोध आवश्यक है। उपभोक्ता इलेक्ट्रॉनिक्स जैसे स्मार्टफोन, टैबलेट और पहनने योग्य वस्तुएं 0.5 मिमी तक की पिच के साथ अल्ट्रा-मिनिएचर स्टैम्प्ड टर्मिनलों की मांग करती हैं, जो हमारी सटीक प्रगतिशील डाई तकनीक विश्वसनीय रूप से प्रदान करती है। बेस स्टेशन कनेक्टर्स, आरएफ मॉड्यूल और फाइबर ऑप्टिक ट्रांससीवर्स सहित दूरसंचार बुनियादी ढांचे के उपकरण को सतह-माउंट असेंबली प्रक्रियाओं के लिए तंग कोप्लानरिटी नियंत्रण के साथ स्टैम्प्ड टर्मिनलों की आवश्यकता होती है।

सभी पीतल के मोहरबंद कनेक्टर टर्मिनलों को डेसिकेंट के साथ एंटी-स्टैटिक पीई बैग में पैक किया जाता है, निर्यात-ग्रेड नालीदार कार्टन बक्से में रखा जाता है, और समुद्र या हवाई माल ढुलाई के लिए फ्यूमिगेट लकड़ी के पैलेट पर सुरक्षित किया जाता है। स्वचालित पिक-एंड-प्लेस असेंबली के लिए रील पैकेजिंग कस्टम कैरियर टेप विनिर्देशों के साथ उपलब्ध है। प्रत्येक शिपमेंट में एक संपूर्ण दस्तावेज़ीकरण पैकेज शामिल होता है जिसमें सामग्री मिल परीक्षण प्रमाणपत्र, आयामी निरीक्षण रिपोर्ट, प्लेटिंग मोटाई एक्सआरएफ माप और अनुरूपता प्रमाणपत्र शामिल होता है। हमारी आईएसओ 9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणाली तैयार उत्पाद लॉट कोड के माध्यम से कच्चे माल की गर्मी संख्या से पूर्ण पता लगाने की क्षमता सुनिश्चित करती है। अनुरोध पर तृतीय-पक्ष एसजीएस निरीक्षण, RoHS और REACH अनुपालन प्रमाणपत्र प्रदान किए जाते हैं। पहले लेख के नमूनों के लिए मानक लीड समय 7-10 कार्य दिवस है, मात्रा और टूलींग की स्थिति के आधार पर उत्पादन ऑर्डर 15-25 कार्य दिवसों के भीतर भेज दिए जाते हैं।
